與ZP100相比，ZP200四周吸聲層和中間吸聲片厚度為200mm，結構與ZP100相同。低頻消聲量更大，消聲量20dB（A），壓力損失40~159Pa（風速5~10m/s）。
ZP片式消聲器的選用首先注意二點：

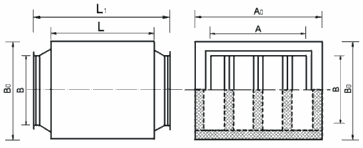

ZP200片式消聲器結構外形圖
ZP200型片式消聲器系列規格表
序號
法蘭內徑 A×B(mm)
外形尺寸(mm) Ao×Bo×Lo
有效長度 lo(mm)
適用風量(m3/h) v=5m/s~v=10m/s
1
500×200
1000×600×1500
1000
1800 ~ 3600
2
500×320
1000×720×1500
2880 ~ 5760
3
630×320
1120×720×1500
3620 ~ 7240
4
630×500
1120×900×1500
5670 ~ 11340
5
800×320
1400×720×1500
4600 ~ 9200
6
800×500
7200 ~ 14400
7
800×630
1400×1073×1500
9070 ~ 18140
8
1000×320
1800×720×1500
5760 ~ 11520
9
1000×500
1800×900×1500
9000 ~ 18000
10
1000×630
1800×1030×1500
11340 ~ 22680
11
1000×800
1800×1200×1500
14400 ~ 28800
12
1250×320
2200×720×1500
7200 ~ 1440
13
1250×500
2200×900×1500
11250 ~ 22500
14
1250×630
2200×1030×1500
14175 ~ 28350
15
1250×800
2200×1200×1500
18000 ~ 36000
16
1250×1000
2200×1400×1500
22500 ~ 45000
17
1600×320
2400×720×1800
9216 ~ 18432
18
1600×500
2400×900×1800
19
1600×630
2400×1030×1800
18140 ~ 36280
20
1600×800
2400×1200×1800
23040 ~ 46080
21
1600×1000
2400×1400×1800
28800 ~ 57600
22
1600×1250
2400×1650×1800
36000 ~ 72000
23
2000×500
2840×900×1800
24
2000×630
2840×1030×1800
22680 ~ 45360
25
2000×800
2840×1200×1800
26
2000×1000
2840×1400×1800
27
2000×1250
2840×1650×1800
45000 ~ 90000
28
2000×1600
57600 ~ 115200
