SWF型混流風機

更新：2022/6/4 14:29:55??????點擊：

品牌：???雙龍空調
型號：???SWF

產品介紹

1、SWF型混流風機概述
1.1.SWF型混流風機采用子午面加速方法設計，其葉輪輪轂為錐形，并在風機進口處配有錐形集流器，由于氣流沿傾斜方向流出，兼有軸流和離心的特點，同時有效地降低外流噪聲,在單位風量、單位風壓的工況下，比A聲級可降低2～dB(A),同時在較低轉速的情況下，可獲得較高風機壓力，可代替低壓離心風機。
1.2.風機按機號分為250～1400mm十八種規格，系列風量為500～110000m3/h，全壓為50～1400Pa。風機根據調速方式可分為單速(Ⅰ型),雙速(Ⅱ型)。雙速風機可滿足用戶對不同工況點性能調節的需要，配用雙速電機，實現兩檔調速，風機也可配用變頻電機和變頻控制器,實現變頻調速，建議調節頻率鎖定在25Hz～50Hz。
1.3.為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4。

1.4.為適應不同場所噪聲的要求，風機均可配不同長度消聲器，也可將風機做成包覆式(殼體消聲)。

2、SWF型混流風機工作條件
工作溫度：-20～+40℃；
濕度：＜90%;
介質條件：空氣(含塵量不超過100mg/m3 );

工作電源；三相、380V/50Hz。

3、SWF型混流風機應用

風機可廣泛應用于民用建筑、工況企業、賓館、飯店、博物館、體育館等通風換氣場所,最適用于管道加壓、送風和排風機高層建筑、一般建筑的通風換氣之用。

4、SWF型混流風機配置
4.1.標準配置
●葉輪;●電機;●機殼(風筒、集流器、導葉、內筒、電機支架);●底腳;
4.2備選件及附件（訂貨式注明是否購買）

※減振設備； ※控制箱； ※網罩； ※對接法蘭。

5、SWF型混流風機加工工藝
5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正,平衡精度不大于G5.6級。

5.2.外筒法蘭為采用整體翻邊旋壓而成，進風口集流器模具液壓成形。

6、SWF型混流風機外形及安裝尺寸

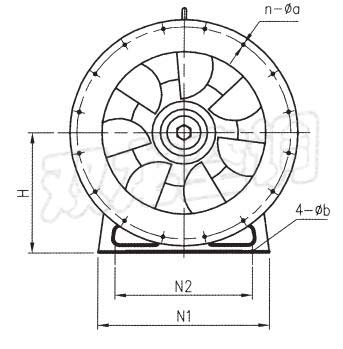

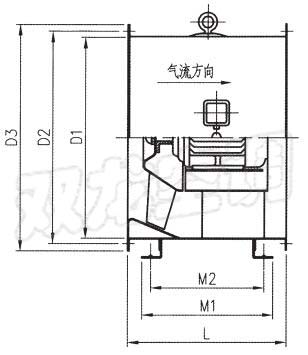

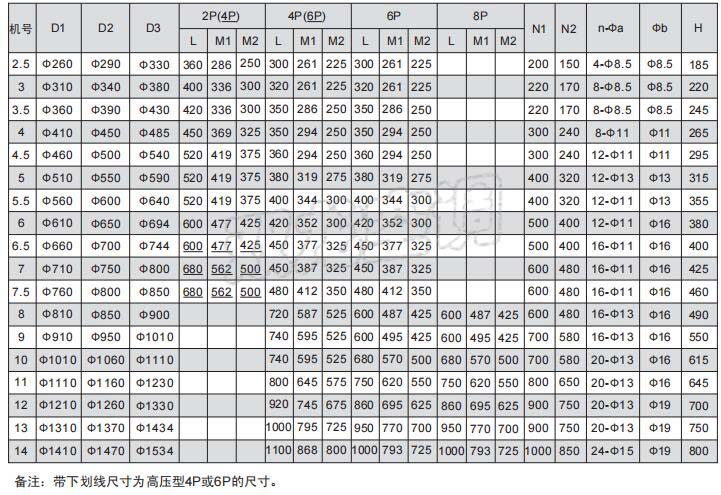

SWF-Ⅰ型混流風機外形及安裝尺寸
